တုန်ခါမှုနည်းသော 20-200kW 400V အသံတိတ် Dongkang Cummins အင်ဂျင် ဒီဇယ်ဂျင်နရေတာ
PT လောင်စာထိုးစနစ်
အကောင်းဆုံးဖြစ်အောင် အဆင့်မြင့်နည်းပညာ
အပြည့်အ၀ ဆူညံသံလျှော့ချရေး ဒီဇိုင်းကို ကျင့်သုံးခြင်း။
ဝင်္ကဘာလေပြွန်တည်ဆောက်ပုံကို လက်ခံပါ။
- စံ
- performance
စံ
- ISO 8528- အတွင်းပိုင်းလောင်ကျွမ်းခြင်းအင်ဂျင်ဖြင့် မောင်းနှင်သော AC ဂျင်နရေတာ သတ်မှတ်
- IEC 60034-1- လျှပ်စစ်စက်များလှည့်ခြင်းအတွက် အခြေခံနည်းပညာလိုအပ်ချက်များ
- YD/T 502- ဆက်သွယ်ရေး ဒီဇယ်မီးစက်အစုံ
- GB/T 20136-2006- အတွင်းလောင်ကျွမ်းမှုအင်ဂျင်ပါဝါဌာနအတွက် အထွေထွေစမ်းသပ်မှုနည်းလမ်း
အားသာချက်
- PT လောင်စာထိုးစနစ်သည် အဝေးထိန်းစနစ်ဖြင့် လည်ပတ်မှုကို သိရှိနိုင်ရန် EFC အီလက်ထရွန်နစ်အုပ်ချုပ်ရေးမှူးအဖြစ် ဖွဲ့စည်းထားသည်။
- လောင်ကျွမ်းမှုဖြစ်စဉ်ကို အကောင်းဆုံးဖြစ်အောင်၊ လောင်စာဆီသုံးစွဲမှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုပိုမိုမြင့်မားစေရန်အတွက် အဆင့်မြင့်နည်းပညာကို အသုံးပြုပါ။
- ယူနစ်၏ ဆူညံသံကို 15～35dB(A) ဖြင့် လျှော့ချပေးနိုင်သည့် အပြည့်အ၀ အလုံပိတ် ဆူညံသံလျှော့ချရေး ဒီဇိုင်းနှင့် ပေါင်းစပ် impedance အသံတိတ်စနစ်တို့ကို ကျင့်သုံးပြီး ယူနစ်၏ အလုံးစုံ ဆူညံသံမှာ နည်းပါးပါသည်။
- လေဝင်လေထွက်နှင့် ရေစိမ်ခံခြင်းနှင့် ဖုန်မှုန့်ဒဏ်ခံခြင်းဆိုင်ရာ မတူညီသောလိုအပ်ချက်များကို ဟန်ချက်ညီစေရန် ဝင်္ကရလေပြွန်ဖွဲ့စည်းပုံနှင့် ဖုန်မှုန့်ခံသည့် ဒီဇိုင်းကို အသုံးပြုပါ။ တစ်ချိန်တည်းမှာပင်၊ ၎င်းအား ထပ်ခါတလဲလဲ မိုးရေစမ်းသပ်မှုနှင့် ဖုန်ဒဏ်ခံစမ်းသပ်မှုတို့ဖြင့် စိစစ်ခဲ့သည်။ စံကာကွယ်ရေးအဆင့်မှာ IP23 ဖြစ်ပြီး အမြင့်ဆုံးကာကွယ်မှုအဆင့်မှာ IP43 ဖြစ်သည်။
- အရည်အသွေးမြင့် သံမဏိနှင့် မျက်နှာပြင် ဖြန်းဆေးကို အသုံးပြု၍ သံချေးတက်ခြင်း နှင့် သံချေးတက်ခြင်း ဂုဏ်သတ္တိများ ခိုင်ခံ့ပါသည်။
လုပ်ဆောင်
parameter | ယူနစ် | performance | ||
ကြိမ်နှုန်းကျဆင်းခြင်း။ | % | ≤3 | ||
တည်ငြိမ်သော လှိုင်းနှုန်းစဉ် | % | ≤0.5 | ||
နှိုင်းရကြိမ်နှုန်း ဆက်တင် ကျဆင်းသည့်အပိုင်း | % | ≥3.5 | ||
နှိုင်းယှဥ်ကြိမ်နှုန်း ဆက်တင် မြင့်တက်လာသည့် အပိုင်းအခြား | % | ≥2.5 | ||
ယာယီကြိမ်နှုန်းသွေဖည်ခြင်း။ | 100% ရုတ်တရက် ပါဝါလျော့ချခြင်း။ | % | ≤+10 | |
ရုတ်တရက် ပါဝါ | ≤-7 | |||
အကြိမ်ရေ ပြန်လည်ရယူချိန် | s | ≤3 | ||
Relative frequency tolerance band | % | 2 | ||
တည်ငြိမ်သောဗို့အားသွေဖည်ခြင်း။ | % | ≤± 1 | ||
ဗို့အားမညီမျှမှု | % | 1 | ||
ယာယီဗို့အားသွေဖည်ခြင်း။ | 100% ရုတ်တရက် ပါဝါလျော့ချခြင်း။ | % | ≤+20 | |
ရုတ်တရက် ပါဝါ | ≤-15 | |||
ဗို့အားပြန်လည်ရယူချိန် | s | ≤4 | ||
ဗို့အား ထိန်းညှိမှု | % | 0.3 | ||
နှိုင်းရဗို့အား ဆက်တင်အပိုင်း | % | ≤± 5 | ||
ဗို့အား သတ်မှတ်နှုန်း ပြောင်းလဲခြင်း။ | %/s | 0.2 ~ 1 | ||
တယ်လီဖုန်းဟာ ဟာမိုနီအချက်ပါ။ | THF | % | <2 | |
ဖုန်းလွှမ်းမိုးမှု အကြောင်းရင်းများ | TIF | / | <50 | |
စည်း
လည်ပတ်သောပတ်ဝန်းကျင်
ပင်မပါဝါ (PRP) သည် စံပတ်ဝန်းကျင် (လေထုဖိအား၊ နှိုင်းရစိုထိုင်းဆ၊ ပတ်ဝန်းကျင်အပူချိန်) အခြေအနေများအောက်တွင် ပြောင်းလဲနိုင်သောဝန်ဖြင့် စဉ်ဆက်မပြတ်လည်ပတ်နိုင်သည့် အမြင့်ဆုံးပါဝါဖြစ်ပြီး ယူနစ်သည် 10% overload လုပ်ဆောင်မှုကို 1 နာရီတိုင်း ခွင့်ပြုပါသည်။
- အမြင့်ပေ- ≤1000m (1000m > ရှိသောအခါ၊ ပါဝါပြုပြင်ရန် လိုအပ်သည်)
- ပတ်ဝန်းကျင်အပူချိန်- 40°C (>40°C ရှိသောအခါ၊ ပါဝါပြင်ဆင်မှု လိုအပ်သည်)
- ဆွေမျိုးစိုထိုင်းဆ: ≤60%
- ဒီဇယ်ထုတ်လုပ်သည့်စက်၏နေရာထိုင်ခင်းလည်ပတ်မှုအခြေအနေများသည် အထက်ဖော်ပြပါအခြေအနေများနှင့်မကိုက်ညီပါက၊ ဂျင်နရေတာအစုံ၏အထွက်ပါဝါအား ပြုပြင်ရမည်ဖြစ်ပြီး နောက်ဆုံးတွင် coefficient ကို ပြန်လည်ပြင်ဆင်ပါ၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ကို တိုင်ပင်ပါ။

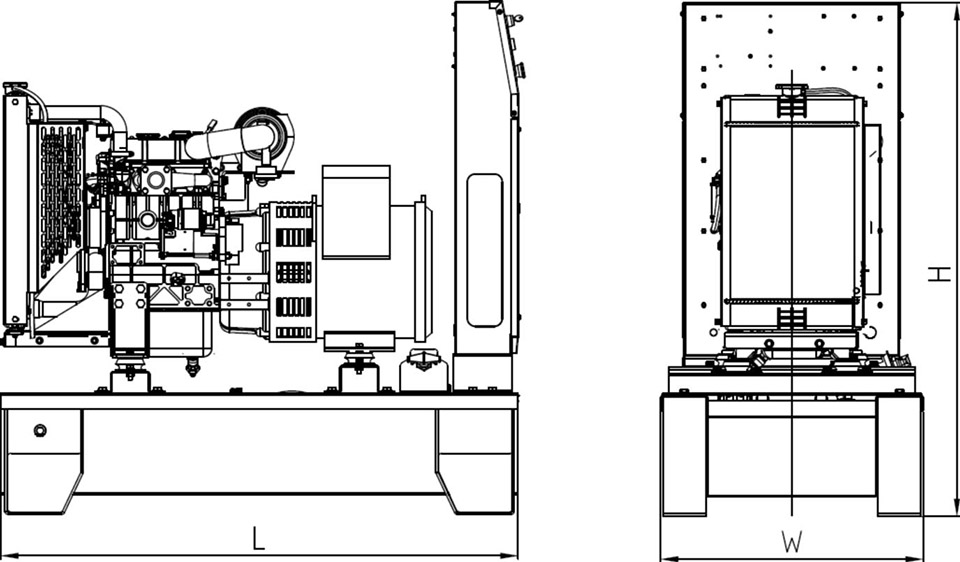

| Genset မော်ဒယ် | Genset Prime Power(kW) | Genset Standby Power(kW) | Power က Factor | rated ဗို့အား | frequency | အတိုင်းအတာ (L×W×H) (mm) | အလေးချိန် (ကီလိုဂရမ်) | အင်ဂျင်ပုံစံ | ဆလင်ဒါအရေအတွက် | ထွင်းဖောက်×လေဖြတ် (mm) | နေရာရွှေ့ပြောင်းခံရခြင်း (L) | ဆီစားသုံးမှု(g/kW) | အရှိန် | အေးစနစ် | စတင်ခြင်းနည်းလမ်း |
| အသံတိတ်ပုံစံ (400V) | |||||||||||||||
| Dongkang Cummins မီးစက် | |||||||||||||||
| ATYS-C20D | 20 | 22 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1201 | 4B3.9-G2 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C24D | 24 | 26 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1220 | 4B3.9-G12 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C30D | 30 | 33 | 0.8 | 400V | 50HZ | 2500L × 1020W × 1671H | 1265 | 4BT3.9-G2 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C45D | 45 | 50 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1496 | 4BTA3.9-G2 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C50D | 50 | 55 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1496 | 4BTA3.9-G11 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C60D | 60 | 66 | 0.8 | 400V | 50HZ | 2650L × 1070W × 1671H | 1562 | 4BTA3.9-G11 | 4 | 102 * 120 | 3.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C68D | 68 | 75 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1944 | 6BT5.9-G2 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C75D | 75 | 83 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1988 | 6BT5.9-G2 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C80D | 80 | 88 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 1988 | 6BT5.9-G2 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C90D | 90 | 100 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 2067 | 6BTA5.9-G2 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C100D | 100 | 110 | 0.8 | 400V | 50HZ | 3250L × 1120W × 1782H | 2038 | 6BTAA5.9-G2 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C120D | 120 | 130 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2267 | 6BTAA5.9-G12 | 6 | 102 * 120 | 5.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C130D | 130 | 143 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2494 | 6CTA8.3-G2 | 6 | 114 * 135 | 8.300 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C145D | 145 | 160 | 0.8 | 400V | 50HZ | 3550L × 1120W × 1880H | 2520 | 6CTA8.3-G2 | 6 | 114 * 135 | 8.300 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C160D | 160 | 176 | 0.8 | 400V | 50HZ | 3550L × 1220W × 1880H | 2524 | 6CTAA8.3-G2 | 6 | 114 * 135 | 8.300 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
| ATYS-C200D | 200 | 220 | 0.8 | 400V | 50HZ | 3650L × 1220W × 2102H | 2701 | 6LTAA8.9-G2 | 6 | 114 * 145 | 8.900 | 1500 | ရေအအေးခံခြင်း | လျှပ်စစ်ဓာတ်အားစတင်ခြင်း | |
